静かなパソコンをつくろう！　－３－

次にマザーボードにＣＰＵ、ＣＰＵクーラー、メモリを搭載してケースに組み込みます。

ご注意

組み立てに関する作業は私が勝手、気ままにおこなってます。
正しい組み立て作業方法は知りませんので真似をして不具合が生じても責任は負いかねます。


マザーボード

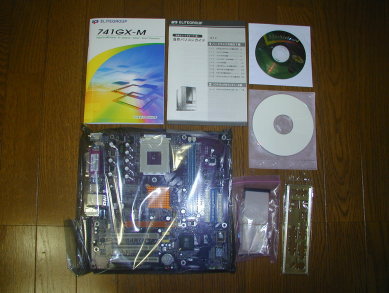

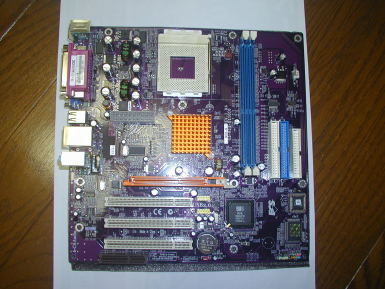

ＥＣＳ　７４１ＧＸ－Ｍ　ｆｏｒ　Ｇｅｏｄｅ　Ｖ１．０




Ｇｅｏｄｅ　ＮＸ　用のスペシャルＢＩＯＳが入ったＣＤーＲＯＭが付属してます。
あとは、そのまんまです。
いまさら、ソケットＡのマザーボードなんて・・・
まぁ、Ｇｅｏｄｅ　ＮＸが動くからいいや。なんてったってＧｅｏｄｅ　ＮＸ専用ＢＩＯＳ付きだから。
しかし、この後恐るべき事実が発覚するのであった。


ＣＰＵ

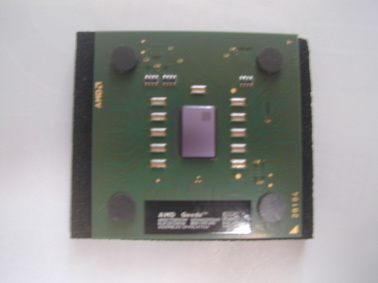

ＡＭＤ　Ｇｅｏｄｅ　ＮＸ　１７５０

リテールのＣＰＵじゃなくバルクなのでこのままです。
もちろん、ＣＰＵクーラーも付属しておりません。
ヒートスプレッダも付いてなくてコア剥き出しです。
よく、ＣＰＵクーラーの取り付け、取り外し作業にて
コアを欠けさせてしまうことがあるそうです。
このＣＰＵの動作周波数は、１４００ＭＨｚ
Ｖｃｏｒｅは、１．２５Ｖ
ＴＤＰ（動作時）Ｍａｘ　２５．０Ｗ、Ｔｙｐｉｃａｌ　１４．０Ｗ
ＴＤＰ（待機時）３．０Ｗ
最大ダイ温度は９５度になってます。
公式にはファンレス動作が可能なのは１５００と１２５０です。
ひょっとしたら１７５０でも可能かもしれませんね。
１７５０はＰｏｗｅｒＮｏｗ！をサポートしているそうなので、
周波数とＶｃｏｒｅを同時に制御できるはず。
しかし、対応マザーは高価で一般的ではない。
ほとんど組み込み機器用である。


ＣＰＵクーラー

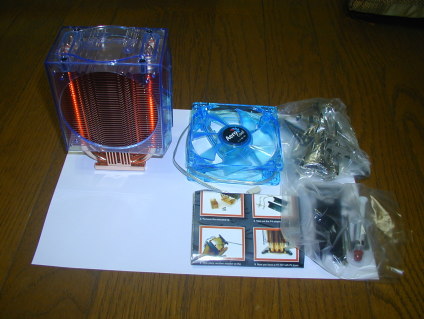

Ｓｃｙｔｈｅ　ＨＴ-１０２

ＳｃｙｔｈｅのＣＰＵクーラーです。
ヒートパイプと３５枚の銅製フィンでできてます。
そのヒートシンクを包み込むように
プラスチックのファン取り付けカバー？が付いてます。
このファンは９センチの超静音ファンとのことです。
試しに回してみたら確かに静かでした。
おまけに綺麗に青く光ります。
ファンコントローラーで回転数を下げると
光り方も鈍くなります。
電圧を落とすから当たり前のことですね。
光もの好きの人にはお勧めです。
私は無謀にもファンは付けないことにしました。
ヒートシンクのカバーは上部のねじ４本で外れました。
余談ですがソケットＡのクリップ留めは面倒です。
一応、コア欠け予防のプレートが入っていたので
精神的に少しは楽でした。
何故このＣＰＵクーラーを選んだかというと
クリップ留めタイプはこれしか売ってなかった（Ｔ－Ｔ）



その他

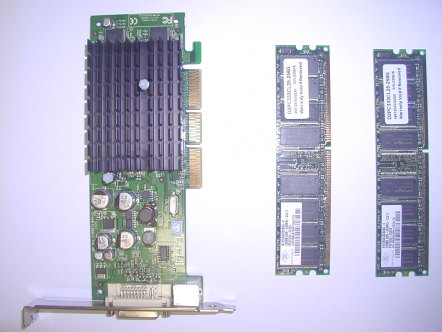

ＥＬＳＡ　ＧＬＡＤＩＡＣ　ＦＸ　５３４
Ｎ／Ｂ　ＤＤＲ３３３メモリー　２５６ＭＢ　２枚

余り物です。
ビデオカードにファンがないからＧｏｏｄ！

メモリーは新しく購入しようと思ったが
いつの間にか価格が上がっていた。
僅かだがそれだけの理由で余り物を使う。
しかし、これで十分だろう。








ちなみに私はＥＬＳＡの愛用者です。
といっても３Ｄゲームなんてしませんよ。
ただ　ＥＬＳＡ　というロゴが好きなんです。
箱のデザインが好きなんです。(^^ゞ


パーンチｏ(゜^ ゜）○バ゛キッ!!( -_-)＝○（)゜O゜）アウッ!

各パーツを取り付けてみました。

　　　　　　　　　

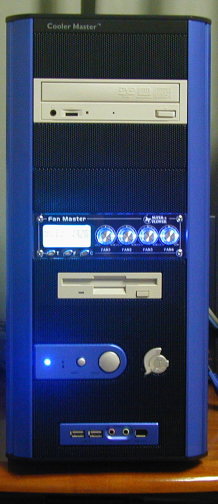

温度、ファン回転数モニターつきのファンコントローラーを付けてみました。
これまた、青く光ります。
最近、青い光り物が流行なんですか？
とりあえず余り物のＤＶＤＲとフロッピーを付けました。
ＨＤＤはＳｅａＧａｔｅの大容量 ＩＤＥ ＨＤＤを一台スマートドライブに入れるだけにしたかったのですが
４００ＧＢのものは３諭吉くらいするのであきらめました。
これまた余り物の８０ＧＢと２５０ＧＢのＩＤＥ　ＨＤＤをそれぞれスマートドライブに入れてケースに積みました。
しかし、ＩＢＭ（日立）のＨＤＤは動作音が大きい！
ＳｅａＧａｔｅの２００ＧＢの物と比較にならない。
いつかＳｅａＧａｔｅに換えてやる！
